Reparaturanleitung für gebrochene Rackets 03

Diese Methode ist ähnlich wie Methode 02 schnell durchführbar, jedoch haltbarer bei ca. 1 Gramm Mehrgewicht.

Benötigtes Material:

  • 2 Stk. 2,5 - 3mm Durchmesser Stahlnägel (keine Eisennägel) mit 50mm Länge.
  • 1 großes Streichholz oder anderer (leichter) Zwischenraumfüller.
  • 2 Komponentenkleber.


benötigtes Material - Badmintontraining auf www.badminton-tips.deDie Stahlnägel auf den Radius des Racketrahmens biegen.
Die Nägelköpfe abtrennen.

Nägel und Streichholz eingeschoben - Badmintontraining auf www.badminton-tips.de3 Saitenösen im Bruch und seitlich davon entfernen.
Die 2 präparierten Nägel hälftig mit 2Komponentenkleber bestreichen und auf dieser Länge in den Racketrahmen schieben.

Zwischen die Nägel wird das mit Klebstoff versehene Streichholz bis zum Anschlag (an Saitenhülse) eingeschoben. So wird ein seitliches Verkanten der Nägel bei kräftigen Schlägen verhindert.



Nägel und Streichholz eingeschoben 02 - Badmintontraining auf www.badminton-tips.de
Streichholz dort abtrennen, wo es später kurz vor der anderen Saitenhülse anschlägt.
Sobald linksseitig der Kleber hart ist, kann die rechte Saite ebenfalls eingeklebt werden.



Bruchstelle umwickelt - Badmintontraining auf www.badminton-tips.de
Sobald beide Saiten (noch nicht fest) eingeklebt sind, etwas Klebeband um die Bruchstelle wickeln, um überflüssigen Kleber an zu formen.



Im Schraubstock - Badmintontraining auf www.badminton-tips.deDen Racket bis zum Aushärten des Klebers in einem Schraubstock fixieren.
Zum Schutz des Rackets Holzplatten verwenden.

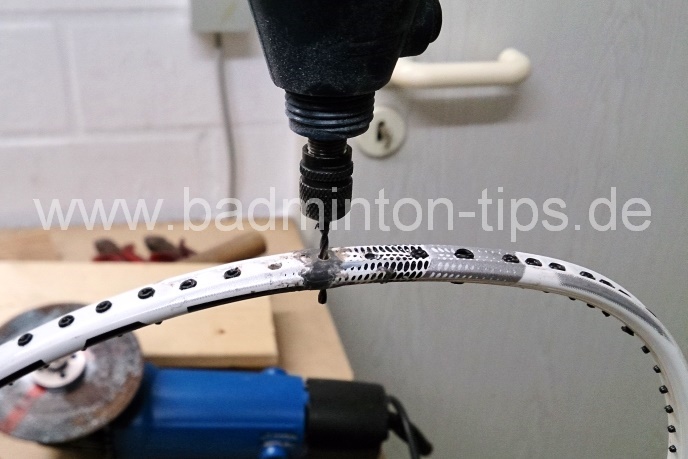

Hülsenlöcher bohren - Badmintontraining auf www.badminton-tips.de3 Hülsenlöcher sind durch das Streichholz ausgefüllt und müssen aufgebohrt werden.
Anschließend Saitenhülsen wieder eindrücken.

Verschönern - Badmintontraining auf www.badminton-tips.de
Man kann die Bruchstelle und gegenüberliegende Racketsaite mit Farbe oder Klebeband verschönern.

Gewicht vorher - Badmintontraining auf www.badminton-tips.de
Vor Reparatur gewogen.


Gewicht nachher - Badmintontraining auf www.badminton-tips.de
Nach Reparatur gewogen.
Ein reparierter Racket  wiegt mit dieser Methode ca. 3-4 Gramm mehr als original.

Viel Spaß beim Nachbau.

Kommentare: 41

41
UserRalf (Admin)
Date / Time18.10.2017 - 11:50:52
Homepagehttp://www.badminton-tips.de

Isa, repair by bamboo has been done before. Watch this video

A nice alternative to my steel nails, but I will continue to use them.
I can bend them individually to the shape of the racquet, which also remains after stringing. Bamboo is not much lighter than steel in that small quantity, so i see no advantage.

40
Useryamato905
Date / Time17.10.2017 - 22:18:09

Isa, repair by bamboo has been done before. Watch this video: https://youtu.be/8YS9-cZYKC8

39
UserRalf (Admin)
Date / Time13.10.2017 - 11:26:00
Homepagehttp://www.badminton-tips.de

I don't have any nails to fix it. But I use bamboo sticks to fill the inside of the frame instead.

I hope for you, that it will work.
Please let us know.

38
Userisa
Date / Time13.10.2017 - 06:23:05

My Z-force II is broken just like yours. I don't have any nails to fix it. But I use bamboo sticks to fill the inside of the frame instead. They are lighter than steel. I will see if it can hold any tension after the glue drys. Thanks.

37
UserRalf (Admin)
Date / Time21.07.2017 - 13:33:00
Homepagehttp://www.badminton-tips.de

hii admin can u plez put the picture of the adhesive you use or the full name and type of the adhesive

I took 2k of "JB Weld"

bye,

Ralf

36
Userkashyap suraj shekar
Date / Time21.07.2017 - 13:15:29

hii admin can u plez put the picture of the adhesive you use or the full name and type of the adhesive

35
UserDirk R.
Date / Time17.06.2017 - 11:34:38

Habe meinen Schläger nach der Methode 03 repariert. Wirkt sehr stabil und die paar Gramm mehr merke ich beim Spielen eigentlich nicht. Habe den von Ralf empfohlenen Kleber (J-B Weld) und Stahlnägel in der Größe 2,7 x 50 mm benutzt. Reparatur ging recht schnell und unkomplizierter als ich mir das anfangs vorgestellt hatte. Schade ist nur, dass ich nicht schon früher auf Ralfs Seite gestoßen bin :-)

34
UserRalf (Admin)
Date / Time02.06.2017 - 21:03:47
Homepagehttp://www.badminton-tips.de

aber es fühlt sich beim Spielen irgendwie komisch an. Woran kann das liegen?

Je nach verwendeten Materialien und Umsetzung wird der Racket mehr oder weniger Kopflastig. Dieser fühlt sich also anders an als vorher. Mancher Spieler favorisiert sogar kopflastige Rackets vor Ausgewogenen oder Grifflastigen.

LG, Ralf

33
UserFabian
Date / Time02.06.2017 - 13:37:47
Homepagehttp://tennisschlaeger-tester.de/

Habe es tatsächlich geschafft meinen Schläger zu reparieren, aber es fühlt sich beim Spielen irgendwie komisch an. Woran kann das liegen?

32
UserFrank B.
Date / Time16.05.2017 - 07:45:34

Habe das Racket meiner Tochter nach den Hinweisen dieser Seite repariert. Die Reparatur hat super funktioniert - sehr empfehlenswert !!!!!

31
UserRalf (Admin)
Date / Time10.05.2017 - 12:58:18
Homepagehttp://www.badminton-tips.de

vat is the tension dat can be given to racket after the 3rd or any process.....¿????

11 kg is the strongest i tryed.
If you need more and string with manual machine (not electronic), i think 13 kg ist possible.

bye,
Ralf

30
Userkashyap suraj shekar
Date / Time10.05.2017 - 05:45:25

vat is the tension dat can be given to racket after the 3rd or any process.....¿????

plez replay coz my lining woods n 9ii LD series is broken and im plaing to do the 3rd process.......

29
UserRalf (Admin)
Date / Time17.04.2017 - 14:08:47
Homepagehttp://www.badminton-tips.de

Could you provide the details of the asian repair guy.

No, i don´t rember, cause i do it my own (cheap) way.

I met a guy who claims to melt and mend racquets (don't know thAre e detailed process) , but he takes guarantee that mended portions woulnt break after repairing.

If it is not too expensive, than just try it.
I don´t know that method.

Bye, Ralf

28
Userlucky
Date / Time17.04.2017 - 13:45:36
racquet broken~01.jpg

Could you provide the details of the asian repair guy.

Are you familiar with carbonizing of a broken graphite racquet. I met a guy who claims to melt and mend racquets (don't know the detailed process) , but he takes guarantee that mended portions woulnt break after repairing.

27
UserRalf (Admin)
Date / Time16.04.2017 - 15:06:31
Homepagehttp://www.badminton-tips.de

Is it possible to repair such an racquet professionally apart from the above three methods ?

A few years ago I saw a link to a dealer (I believe in Asia). Included shipping costs and restringing, it is too expensive compared to a new racket.

26
Userlucky
Date / Time16.04.2017 - 14:26:54

My racquet head is broken as shown in the descriptive figure. Is it possible to repair such an racquet professionally apart from the above three methods ?

25
UserThorsten P.
Date / Time14.10.2016 - 15:41:46

Habe meinen Schläger nach Anleitung von Ralf repariert und er hält wirklich stand.
Würde es immer wieder so machen. 👍

Lg Thorsten

24
UserAfzal
Date / Time12.02.2016 - 17:22:37

Broken Voltric 80 auf www.badminton-tips.de
Broken Voltric 80

Broken Voltric 80 auf www.badminton-tips.de
Broken Voltric 80

Broken Voltric 80 auf www.badminton-tips.de
Broken Voltric 80

Broken Voltric 80 auf www.badminton-tips.de
Broken Voltric 80

Broken Voltric 80 auf www.badminton-tips.de
Broken Voltric 80

Broken
Broken Voltric 80

Broken Voltric 80 auf www.badminton-tips.de
Broken Voltric 80

Broken Voltric 80 auf www.badminton-tips.de
Broken Voltric 80

Broken Voltric 80 auf www.badminton-tips.de
Broken Voltric 80

Broken Voltric 80 auf www.badminton-tips.de
Broken Voltric 80

23
UserRalf (Admin)
Date / Time30.01.2016 - 18:53:01

Is there any way I can post some pictures of repaired racket?

I´ve changed the options of comments.
Now you can upload pictures, wich will be shown here.

bye,
Ralf

22
UserAfzal
Date / Time29.01.2016 - 21:51:27

Thanks Ralf, I will try manual breaking method. Is there any way I can post some pictures of repaired racket?


Regards,

Afzal
